设备功能特点 Features

• 采用超声波先进焊接技术

• 操作简单

• 数据存储

• 全数控化

• 超声波扫描检测

• 支持多种焊接模式

• 维护成本低



设备描述

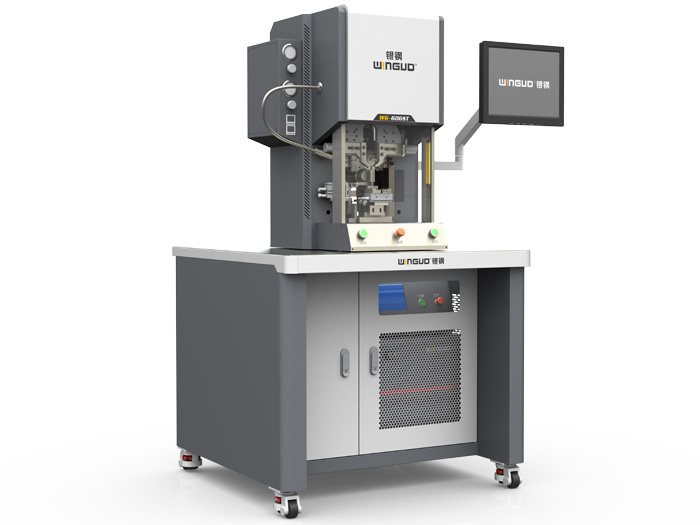

• 银钢超声波线束端子焊接机是台式结构的半自动焊接机，结构精巧，运行稳定，触控显示屏智能系统，操作简单

• 适用于4mm'-35mm’铜线端子焊接

超声波焊接原理

超声波金属焊接是利用高频振动波传递到两个需焊接的金属表面，在加压的情况下，使两个金属表面互相摩擦而形成分子层之间的熔合，其优点在于快速、 节能、熔合强度高、导电性好、无火花、接近冷态加工。

一套超声波焊接系统的主要组件包括超声波发生器/换能器/变幅杆/焊头三联组/模具和机架。超声波焊接是通过超声波发生器将50/60KHz电流转换成1520、30或40KHz电能。被转换的高频电能通过换能器再次被转换成为同等频率的机械运动，随后机械运动通过一套可以改变振幅的变幅杆装置传递到焊头。焊头将接收到的振动能量传递到待焊接工件的接合部，在该区域，振动能量被通过摩擦方式转换成热能，将需要焊接的部件区域熔化。

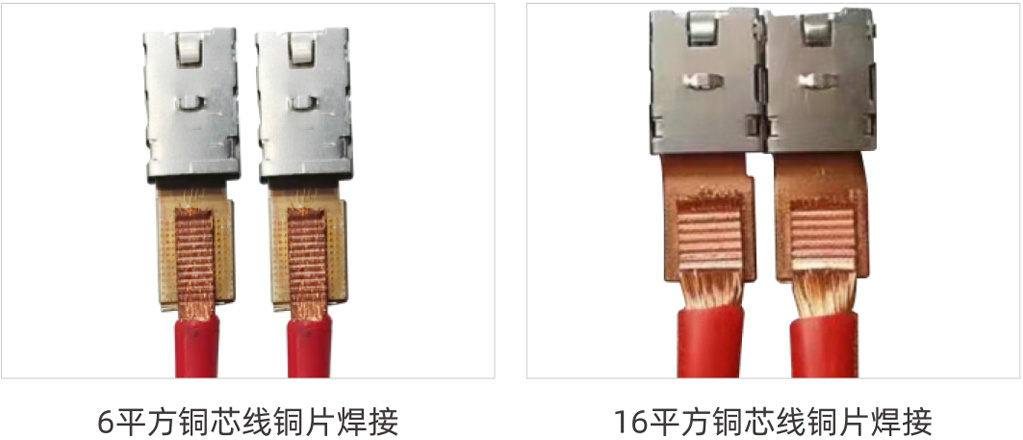

焊接产品展示


设备参数
