设备功能特点 Features

• 主要用于铜线、铜端子的金属焊接

• 智能频率，功率自动跟踪，报警

• 焊接高度监控，报警

• 防空焊保护，报警

• 系统安全保护和监控，报警

• 实时焊接数据呈现

• 管理权限密码保护

• 数据上传MES功能，焊接结果

• 数据导出，焊接数据记录查询



设备描述

• 银钢超声波线束端子焊接机设备，是自主研发的发生器、换能器、变幅杆、焊头，使其整机性能大幅提升，运行稳定，工业工控电脑屏操作，数据直观，数据可存储导出，接入MES系统。它适用于16mm²-70mm²铜线铜端子煌接。



超声波焊接原理

• 超声波金属焊接是利用高频振动波传递到两个需焊接的金属表面，在加压的情况下，使两个金属表面互相摩擦而形成分子层之间的熔合，其优点在于快速、节能、熔合强度高、导电性好、无火花、接近冷态加工。

• 一套超声波焊接系统的主要组件包括超声波发生器/换能器/变幅杆/焊头三联组/模具和机架。超声波焊接是通过超声波发生器将50160KHz电流转换成15.20.30或40KHz电能。被转换的高频电能通过换能器再次被转换成为同等频率的机械运动，随后机械运动通过一套可以改变振幅的变幅杆装置传递到焊头。焊头将接收到的振动能量传递到待焊接工件的接合部，在该区域，振动能量被通过摩擦方式转换成热能，将需要焊接的部件区域熔化。

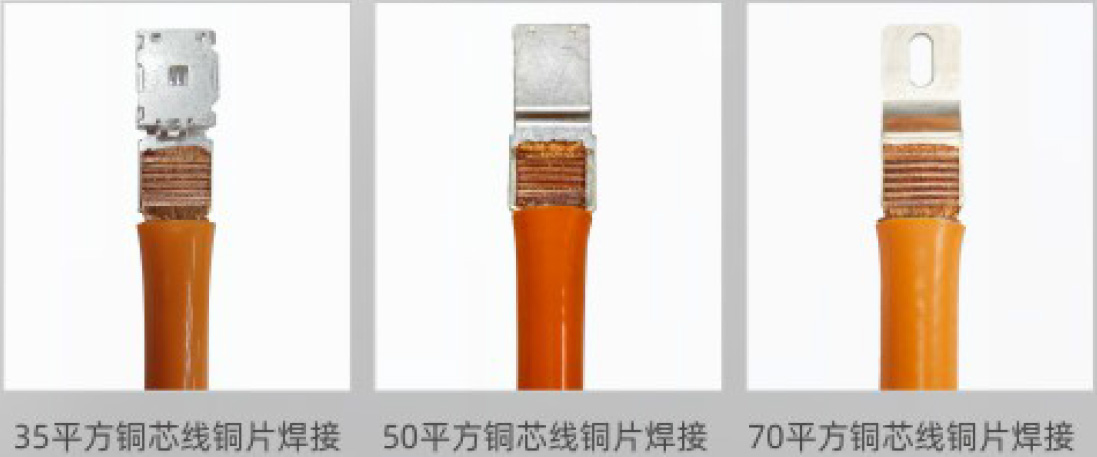

焊接产品展示


设备参数
