银钢新能源高压线束自动化生产线

亮点

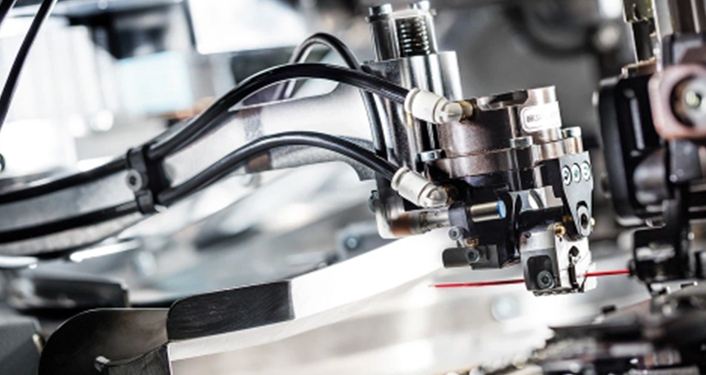

自动化加工能力

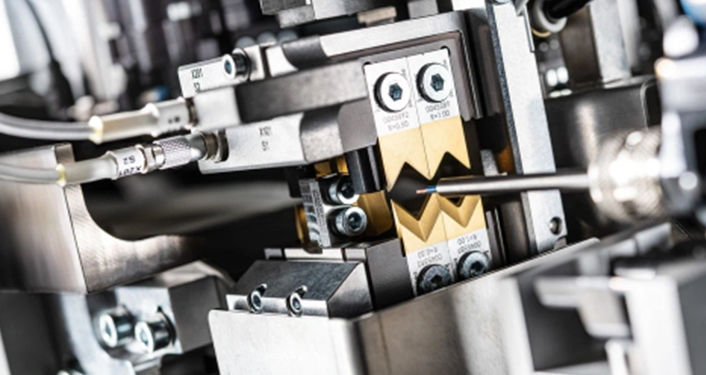

设备主要用于新能源高压线束的自动化加工，可完成自动送线、裁切、剥外皮、激光切铝箔、切编织、翻编织、剥内皮、屏蔽环压接、端子压接、护套装配AB端、自动NG品分拣、自动下线。

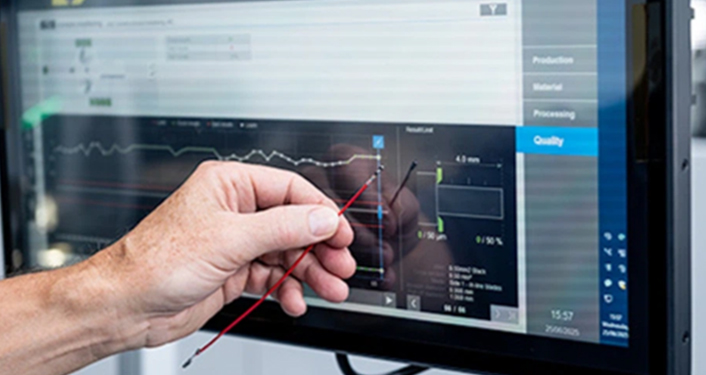

智能控制与品质监控

整机采用PLC总线控制通讯，全伺服动力系统，性能稳定；触摸屏操作，所有加工参数可以保存，生产内容可根据需求编辑和派单；采用知名品牌伺服马达、CCD视觉检测功能，过程品质实时监控，保证产品合格率；压接机采用高精度伺服电机与PM-01压力管理系统，压接精度高稳定性强，压接过程实时监控。
循环输送与模块化设计

自动化产线采用循环输送的传送方式，节省人工，提高生产效率；设备整体采用模块化设计，方便后期产品换型，大大降低客户后期设备投入成本！

新能源线束自动化生产线
设备名称	新能源线束自动化生产线	适用线材	高压电缆线（2.5m㎡-90m㎡）
加工长度	300-9999mm（可定制）	伺服压机	≤30T
产能	200pcs/h单端（具体以产品工艺为准）	电源	3相380V/50Hz
气源	0.5Mpa-0.7Mpa	重量	约8000KG
外形尺寸	L22000W2000H2000	功能	自动送线、裁切、剥外皮、激光切铝箔、切编织、翻编织、剥内皮、屏蔽环压接、端子压接、护套装配AB端、自动NG品分拣、自动下线
剥外皮功能	剥头长度0-80mm，剥头精度±0.5mm可全剥及半剥，切刀精度0.05mm，刀片寿命20万次（可监控记录刀片实际使用次数）	激光剥铝箔	范围3-50mm，切割尺寸铝箔一圈残留尺寸小于外绝缘皮厚度，尖角残留尺寸≤4.5MM，切割精度±1mm，不伤编织网与绝缘皮
屏蔽网切割范围	屏蔽网裁切尺寸5-60mm,裁切长度精度为1.0mm，切刀深度精度0.05mm	屏蔽网翻转	5-20mm（翻转整齐）
剥内皮功能	剥内皮长度0-55mm，剥内皮精度±0.5，可全剥及半剥，切刀精度0.05mm，刀片寿命20万次（可记录刀片使用次数）	生产节拍	单端≤18S（一个端子线束）
